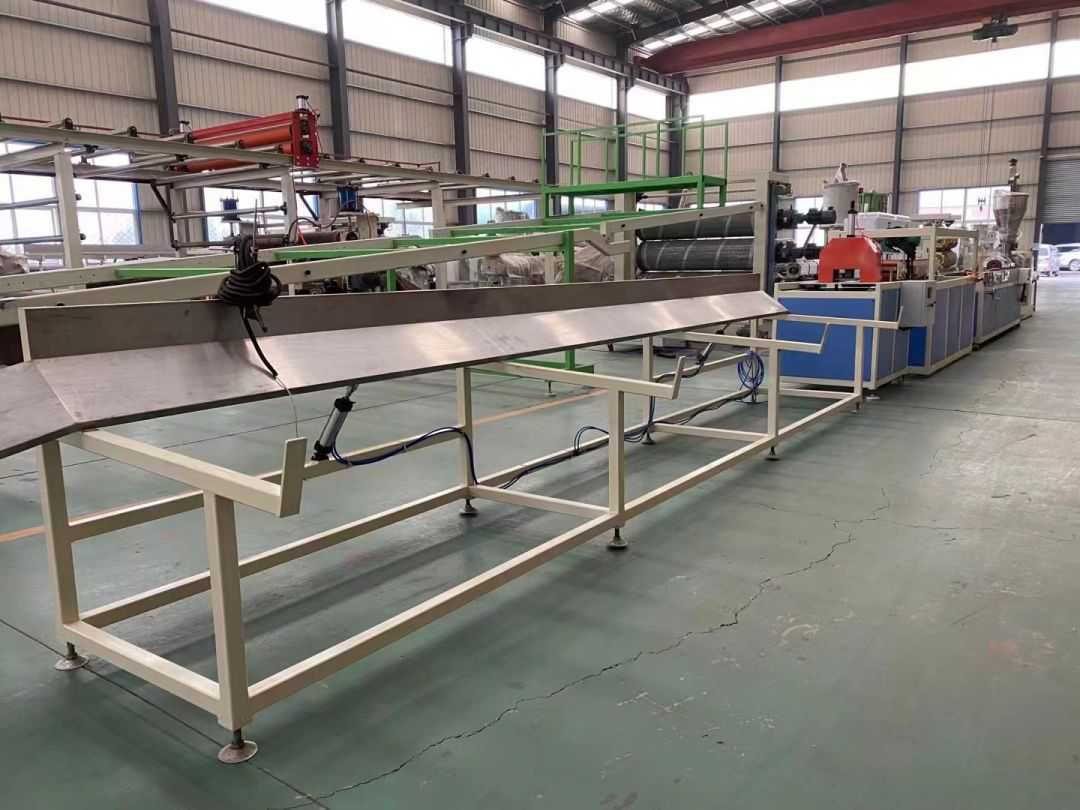

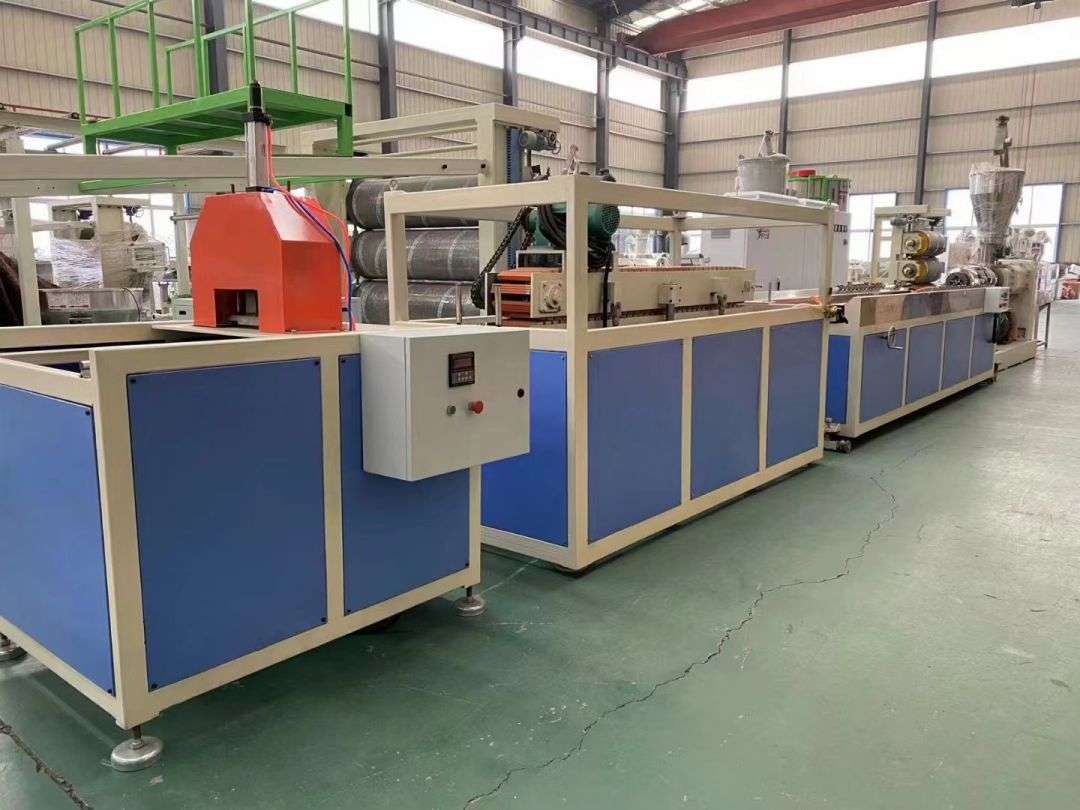

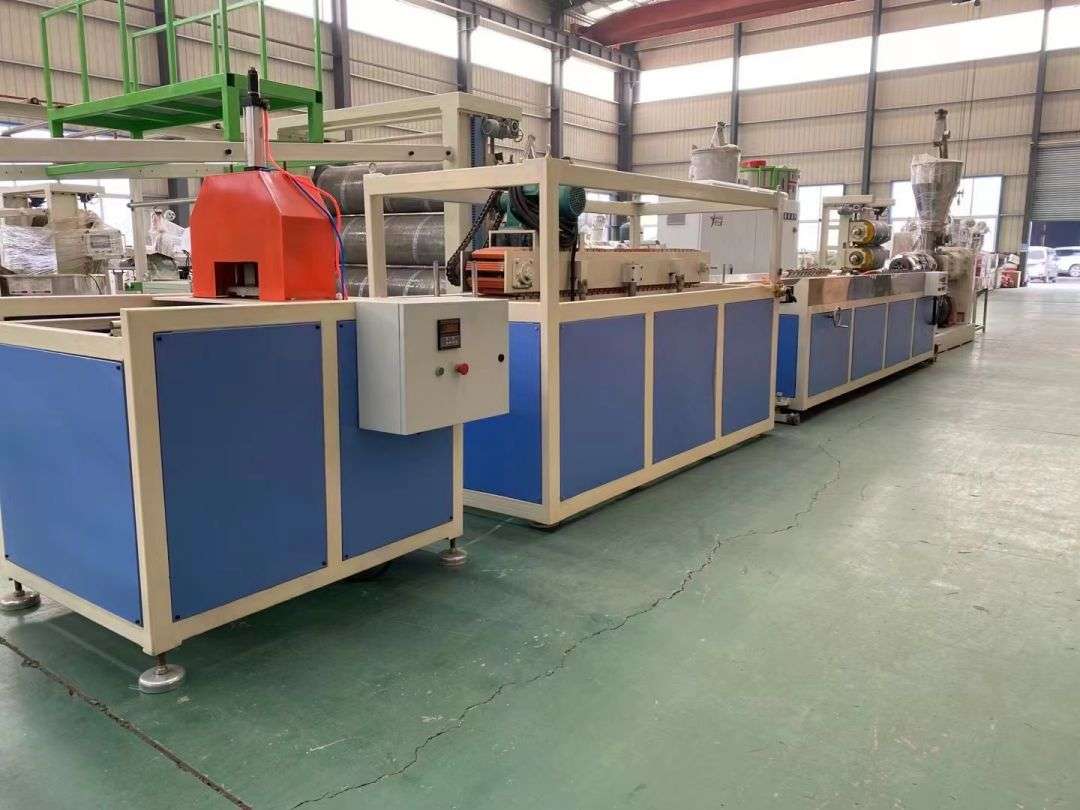

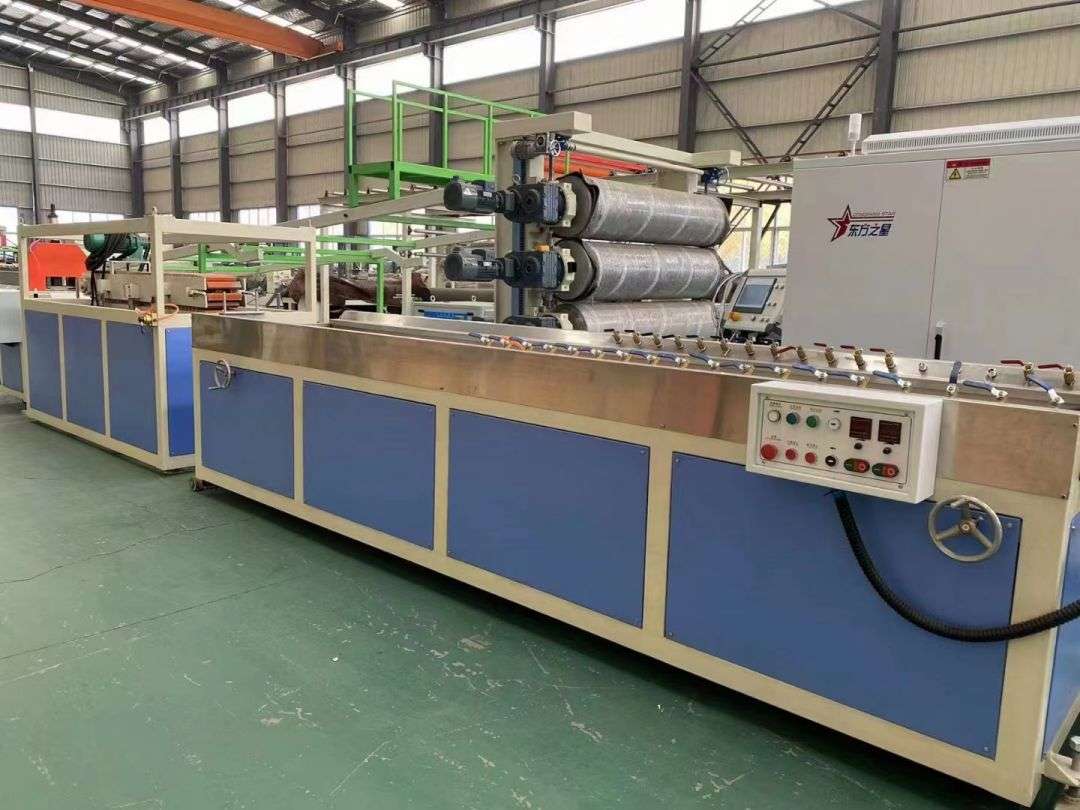

प्रोफाइल उत्पादन लाइन

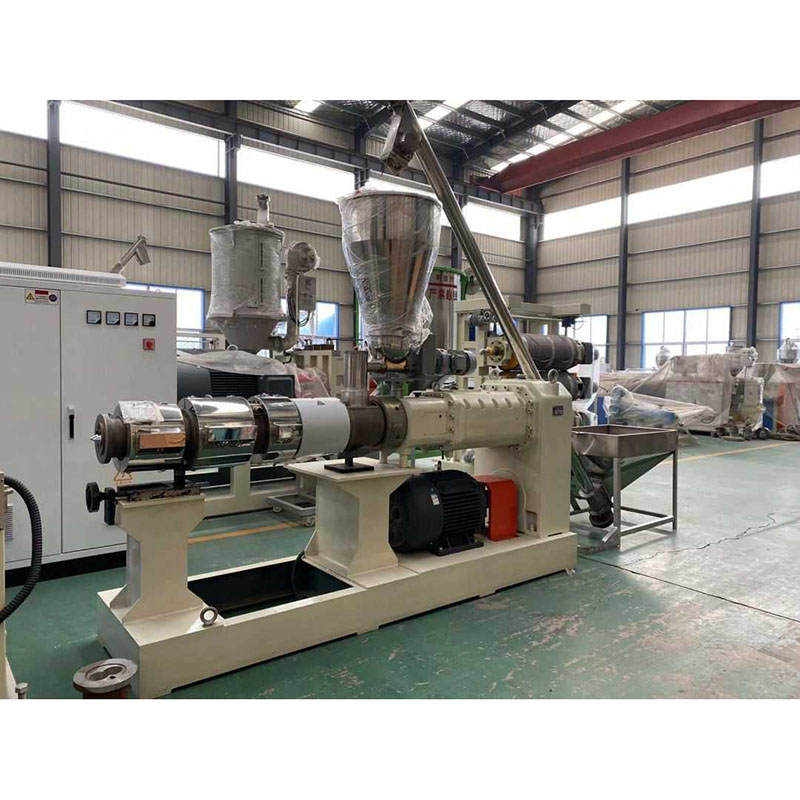

मुख्य इंजिन

इलेक्ट्रिकल कंट्रोल कॅबिनेट

* एअर स्विच: चिंट

* वापरलेली स्टीलची जाडी 1.5 मिमी पेक्षा कमी नाही आणि सर्व इलेक्ट्रिकल घटक सुप्रसिद्ध ब्रँडचे आहेत

उत्पादन खंड (किलो / ता)

100-200 (प्रक्रिया केलेल्या सामग्रीच्या वेगवेगळ्या एक्सट्रूजन व्हॉल्यूम आणि ऑपरेटिंग परिस्थितीनुसार बदलतात)

आकार (मिमी)

3670 x 1500 x 2350 मिमी

वजन (किलो)

3000 किलो

स्वयंचलित मीटरिंग आणि फीडिंग हॉपर

साहित्य: स्टेनलेस स्टील

पॉवर ट्रान्समिशन लाइन

तीन-चरण चार-वायर प्रणाली

आपत्कालीन स्टॉप आणि संरक्षण कार्यांसह तापमान नियंत्रक

बुद्धिमान तापमान नियंत्रण टेबल

 अति-वर्तमान संरक्षण अलार्म कार्य

उच्च-व्होल्टेज ओव्हरलोड संरक्षण प्रणाली.

वैशिष्ट्य

 उत्पादन लाइनच्या आउटपुट आवश्यकतांची पूर्तता करण्यासाठी उच्च कातरणे, चांगला प्लास्टिसाइझिंग प्रभाव, उच्च आउटपुट (100-160kg/h) प्रोफाइल एक्सट्रूझन गती संबंधित आकाराची.

उच्च-स्तरीय उत्पादन सामग्री आणि टिकाऊ भागांमध्ये खडबडीत गुणधर्म आहेत.

ऑपरेशन पॅनेल डेटा कसा प्रदर्शित केला जातो

डिजिटल प्रदर्शन

स्क्रू: उच्च दर्जाचे मिश्र धातु 38CrMoAIA नायट्राइड थर जाडी 0.7 मिमी, पृष्ठभाग कडकपणा HV940, Ra0.4um

चीनचा सुप्रसिद्ध ब्रँड

व्यास (मिमी)

65/132 मिमी

सक्रिय लांबी (मिमी)

2140 मिमी

प्रमाण

कलम 2

फॉर्म

बारीक मेणबत्ती

गती गती (r/min)

1~34 (डायआउटवर्ड)

ड्रम उच्च दर्जाचे मिश्र धातु 38CrMoAIA नायट्राइड थर जाडी 0.7 मिमी, पृष्ठभाग कडकपणा HV940, Ra0.4um

मशीन सिलेंडर प्रकार

मोनोलिथिक उपकरणे

गरम करण्याची पद्धत

कास्टिंग ॲल्युमिनियम हीटिंग रिंग

हीटिंग क्षेत्रांची संख्या

क्षेत्रफळ 4

हीटिंग पॉवर (kw)

30Kw (11/4/6/8)

तापमान श्रेणी (℃)

50~350℃

थंड क्षेत्रांची संख्या

3 जिल्हा

एकत्रित प्रवाह कोर

45 #, क्रोम-प्लेटेड अंतर्गत पृष्ठभाग

शीतलक रस्ता

3X250w पंखा थंड झाला आहे

थंड करण्याचे माध्यम

हवा

गुणवत्ता हमी

10,000 तासांपेक्षा जास्त सेवा जीवन

मशीन ड्रमची हाताळणी पद्धत

दुहेरी मिश्रधातू कठोरता HRC 55-62

2. ड्राइव्ह सिस्टीम आणि डिलेरेशन सिस्टम

मुख्य ड्राइव्ह मोटर शक्ती

37kw, Shandong प्रसिद्ध ब्रँड मोटर

मुख्य मोटरच्या कामाची पद्धत

थ्री-फेज असिंक्रोनस मोटर, थेट गिअरबॉक्सशी जोडलेली, व्हेरिएबल फ्रिक्वेंसी रूपांतरण गव्हर्नर असलेली मोटर

मुख्य ड्राइव्ह मुख्य इंजिनचा वेग

30~1400r/मिनिट

गियर बॉक्सचा ब्रँड

क्षैतिज उच्च टॉर्शन गियर बॉक्स, कठोर दात कलते गियर

गियर चाक

नायट्रोजन घुसखोरी उपचार, गियर सामग्री 20CrMoTi आहे

नोकरीचे तिकीट बॉक्स

दोन डिस्ट्रिब्युशन बॉक्स रिडक्शन शाफ्ट टायकल गीअर्सने चालवले जातात

मुख्य मोटरचा वेग नियमन मोड

एसी गती नियमन

3. व्हॅक्यूम पंपिंग सिस्टम

प्रकार

वॉटर रिंग व्हॅक्यूम पंप

मोटरची शक्ती

3kw

मोटर काम मोड

थ्रीफेज असिंक्रोनस मोटर

व्हॅक्यूम पदवी

0~-0.8pa

व्हॅक्यूम पंप

एक्झॉस्ट रेट: 60m³ / ता

आकार (मिमी)

400012001475 मिमी (मार्गदर्शक रेल्वे आकारासह)

वॉटर प्लेट सामग्री

स्टेनलेस स्टील

एअर नोजल आणि वॉटर नोजलची संख्या

सुमारे 60

मोटर आधी आणि नंतर हलवा

0.75KW (1 संच)

पाण्याचा पंप

3KW

व्हॅक्यूम पंप प्रकार

वॉटर रिंग व्हॅक्यूम पंप

व्हॅक्यूम पंप शक्ती

दोन, 4kw

व्हॅक्यूम डिग्री (एमपीए)

0~-0.8pa

पाण्याच्या वाफ नोजलची स्थिती आणि कनेक्शन मोड

स्थान: सेटिंग स्टेजच्या दोन्ही बाजू: निश्चित प्रकार

मध्यभागी उंचीचे समायोजन मोड

कॉक्लियर वर्म मॅन्युअल

नियंत्रण कॅबिनेट

1, सुलभ ऑपरेशन.

2, इलेक्ट्रिक ऍडजस्टमेंट, मॅन्युअल वर आणि डाउन ऍडजस्टमेंट आधी आणि नंतर सेटिंग टेबल लक्षात घ्या.

3, विद्युत उपकरणे चिंटपासून बनलेली असतात

4, सर्व मोटर्सना जास्त लोड संरक्षण असते.

पाण्याच्या टाकीची मात्रा आणि परिमाण

सुमारे 150L

लांब, X आणि रुंद (मिमी)

1800 मिमी x 1500 मिमी x 1700 मिमी

कर्षण गती (मी / मिनिट)

जास्तीत जास्त ड्रॉबार पुल

०.८-५ मी/आय

४००० एन

ट्रॅक्शन मोटर पॉवर (kw)

2.2kw x 1

ट्रॅक मार्ग

वायवीय

मोटर कनेक्शन मोड

तारा कनेक्शन

मोटर्सची संख्या

1

मोटर गती

10~1450r/मिनिट

प्रभावी लांबीचा मागोवा घ्या

1500 मिमी

मोटर गती नियमन

एसी मोटर, इन्व्हर्टर गती नियमन

रबर आणि ट्रॅकचा कनेक्टिंग मोड

स्क्रूद्वारे द्रुतपणे कनेक्ट केलेले, स्थापित करणे आणि काढणे सोपे आहे

ट्रॅक्शन ब्लॉक्सची वैशिष्ट्ये

रबर ब्लॉक्स आणि Q235A स्टील एकत्र करा, चांगले टिकाऊपणा आणि पोशाख प्रतिरोध

मोडचा क्लॅममोड

वायवीय नियंत्रण

 ट्रॅक्टरची मध्यभागी उंची

1000 ± 50 मिमी, समायोज्य, समकालिक कर्षण गती.

संकुचित हवेचा दाब

0.5~0.7Mpa

साखळी इंधन भरण्याची पद्धत

मॅन्युअल जोडणे

नियंत्रण कॅबिनेट

सिलेंडर आणि वायवीय भाग

विद्युत भाग: चिंट

सिलिंडरचा वापर यादके करतात

सर्व वायवीय भाग: याडकर

× ट्रॅक्टर कंट्रोलर व्हॅक्यूम कंट्रोल बोर्डवर आहे

×  उरलेल्या बाजूंचे दरवाजे आणि बॉक्स 1.5 मिमी स्टील प्लेटच्या जाडीने तयार केले जातात.

× ट्रॅक्टरचे स्वरूप सुंदर आहे.

प्रेशर मोड

कटिंग अचूकता

उंची कट करा

मोटर पॉवर कट करा

वायवीय सर्किट

≤2 मिमी

≤150 मिमी

1.5 kw

कमाल कट रुंदी

260 मिमी

मीटर पद्धत

फोटोइलेक्ट्रिक स्विच

एअर कॉम्प्रेशन प्रेशर

0.5~0.7Mpa

डिस्चार्ज पद्धत

वायवीय मोड
