पीव्हीसी एज बँडिंग उपकरणे

पीव्हीसी एज बँडिंग उपकरणे तांत्रिक पॅरामीटर्स आणि कॉन्फिगरेशन 1 तपशील मॉडेल SJ65-28/1 2 स्क्रू व्यास 65 मिमी 3 स्क्रू लांबी-ते-व्यास गुणोत्तर 28:1 4 स्क्रू संरचना प्रकार पीव्हीसी विशेष स्क्रू 5 बॅरल संरचना बॅरल एकत्रित 6 स्क्रू, बॅरल सामग्री 38CrMOALA 7 स्क्रू आणि बॅरल नायट्राइडिंग उपचार नायट्राइडिंग उपचार 8 स्क्रू आणि बॅरल सेवा आयुष्य सुमारे 3 वर्षे आहे 9 मुख्य ड्राइव्ह व्हेरिएबल वारंवारता मोटर पॉवर 18.5KW

चौकशी पाठवा

उत्पादन वर्णन

पीव्हीसी एज बँडिंग उपकरणे
तांत्रिक पॅरामीटर्स आणि कॉन्फिगरेशन

प्रकल्प मूल्यांकन

१.१. मूलभूत माहिती:

कच्चा माल	पीव्हीसी कण.
प्रक्रिया	फीडिंग, एक्सट्रूजन, आकार देणे, कर्षण, एम्बॉसिंग, वाइंडिंग, उत्पादन चाचणी आणि अनुप्रयोग
उत्पन्न	30-80kg/h सामग्रीची वैशिष्ट्ये आणि उत्पादन वैशिष्ट्यांनुसार वाजवी चढ-उतार
यंत्राचा रंग	हलका राखाडी आणि गडद पांढरा पिकगार्ड केशरी किंवा आकाशी निळा
कारखान्याची मागणी	पाया बांधणे, बांधकाम, मातीकाम आणि भिंतीची कामे; क्रेन, फोर्कलिफ्ट आणि इतर उचल उपकरणे पुरवणे; स्थापना साहित्य आणि साधने; जागा: (MMM): 18M (लांबी) × 1.5M (रुंदी) × 2.5M (उंची);
पुरवठा व्होल्टेज	वीज पुरवठा व्होल्टेज: 3-फेज 380V 50Hz व्होल्टेज सहनशीलता: 5%/-5%; वारंवारता: 50HZ±2% एकूण उर्जा: 40KW (उत्पादन लाइन), वास्तविक वापर 60%
वायर/पाईप/केबल/संकुचित हवा	वायर्स/केबल्स: या उत्पादन लाइनवर नियंत्रण ठेवण्यासाठी वीज पुरवठ्यापासून आणि कंट्रोल कॅबिनेटपासून प्रत्येक मशीनच्या कॅबिनेटपर्यंत सर्व केबल्स; पाणी पुरवठा: 0.5 घनमीटर प्रति तास संकुचित हवा: 0.4-0.6 PM

1.2 मुख्य व्यावसायिक अटी

प्रकल्पाचे नाव	पीव्हीसी काठ बँडिंग उत्पादन लाइन समाधान
किंमत	RMB 87,000.00 (कंपनी शिपिंग किंमत)
पेमेंट पद्धती	30% ठेव, वितरणापूर्वी 70% पूर्ण देय.
डिलिव्हरी	25 कामाचे दिवस
पॅकेज	पीई रॅपिंग फिल्म किंवा नग्न पॅकेजिंग
शेल्फ लाइफ	12 महिने
कोट वैधता कालावधी	30 दिवस
उपकरणे कोटेशन वेळ: 20 23 - 3 - 12

II. उपकरणे क्षमता परिचय

डिव्हाइस मॉडेल	लागू उत्पादन कच्चा माल	उत्पन्न
S J65-28/1	पीव्हीसी ग्रॅन्यूल	आउटपुट : 30-80KG/H (विविध सामग्री आणि ऑपरेटिंग परिस्थितीनुसार वाजवी चढ-उतार)
उत्पादन आकार	ग्राहक रेखाचित्रे किंवा नमुने त्यानुसार केले

III. उपकरणांची यादी आणि कोट

अनुक्रमांक	नाव	प्रमाण	किंमत
1	स्टेनलेस स्टील सर्पिल फीडर	1 संच	0. 30,000 युआन
2	S J65 एज बँडिंग एक्सट्रूजन लाइन	1 संच	84,000 युआन
3	ऑपरेटिंग सूचना	1 सर्व्हिंग
4	विद्युत योजनाबद्ध	1 सर्व्हिंग
5	प्लास्टिक मशीन उपकरणे	1 सर्व्हिंग

IV. मशीन कार्यक्षमतेचे संक्षिप्त वर्णन

उत्पादनाचे नाव: PVC एज बँडिंग उत्पादन लाइन
आयटम	प्रकल्प	आवश्यक तपशील
	उत्पादन तपशील श्रेणी	पीव्हीसी एज बँडिंग किंवा पीव्हीसी कॉर्नर लाइन आणि इतर प्रोफाइल उत्पादनांसाठी योग्य
	कमाल उत्पादन क्षमता Kg/h	3 0- 8 0
	कमाल एक्सट्रूजन गती मी/मिनिट	0.5-15
	उत्पादन लाइन केंद्र उंची (मिमी)	1000
	उत्पादन लाइन लांबी मिमी	अंदाजे 13,000

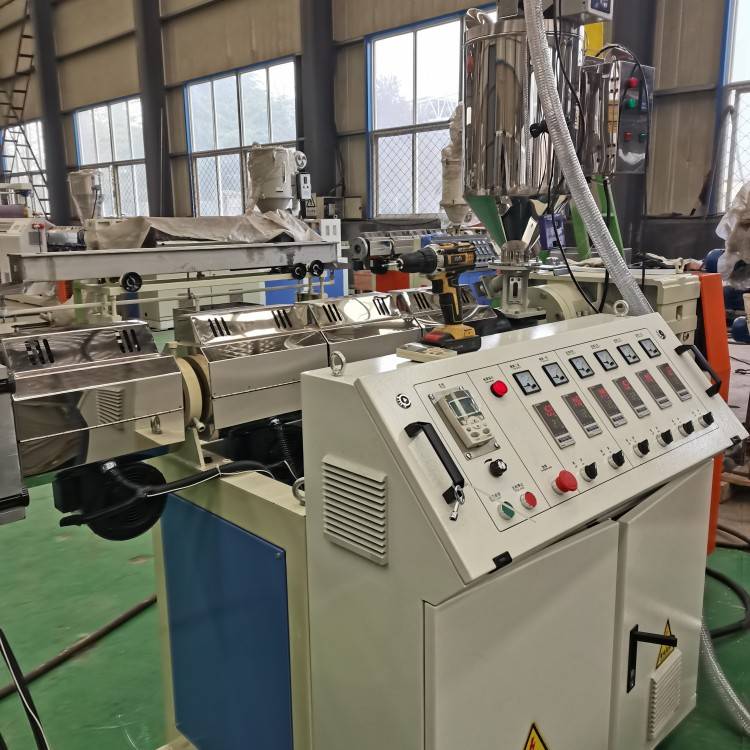

	पीव्हीसी एज बँडिंग उत्पादन लाइन. S J65-28/1 एक्सट्रूडर
1	तपशील	S J65-28/1
2	स्क्रू व्यास	65 मिमी
3	स्क्रू आस्पेक्ट रेशो	२८ :१
4	स्क्रू रचना	पीव्हीसी विशेष स्क्रू
5	बॅरल रचना	बॅरल एकत्रित
6	स्क्रू, बॅरल सामग्री	38CrMOALA
7	स्क्रू आणि बॅरल नायट्राइडिंग उपचार	नायट्राइडिंग उपचार
8	स्क्रू आणि बॅरल सेवा जीवन	सुमारे 3 वर्षे
9	मुख्य ड्राइव्ह व्हेरिएबल वारंवारता मोटर शक्ती	18.5 किलोवॅट
10	गिअरबॉक्स	Changzhou प्लास्टिक मशीनरी विशेष रेड्यूसर
11	बॅरल हीटिंग पॉवर	16KW
12	बॅरल कूलिंग पद्धत	एअर कूलिंग
13	कूलिंग फॅन पॉवर	4 × 0.18 KW = 0.72 KW
14	लोडिंग पद्धत	स्टेनलेस स्टील सर्पिल फीडर
15	मुख्य ड्राइव्ह व्हेरिएबल वारंवारता मोटर गती नियंत्रण प्रणाली	18.5 KW वारंवारता रूपांतरण नियंत्रक
16	विद्युत उपकरणे होस्ट करा	चिंट लो-व्होल्टेज इलेक्ट्रिकल उपकरणे, डिजिटल इंटेलिजेंट तापमान नियंत्रक, प्रसिद्ध ब्रँड इन्व्हर्टर, एर्गोनॉमिकली स्ट्रक्चर्ड इलेक्ट्रिक कंट्रोल कॅबिनेट.
17	बाह्य वीज पुरवठा होस्ट करा	तीन-चरण पाच-वायर प्रणाली एकूण स्थापित क्षमता 50KW\|+40KW

उत्पादनाचे नाव: PVC एज बँडिंग उत्पादन लाइन. साचा
आयटम	प्रकल्प	आवश्यक तपशील
	साचा
1	स्ट्रक्चरल फॉर्म	बिल्डिंग ब्लॉक स्टॅकिंग मशीन हेड
2	डोके आणि कोर साहित्य मरतात	45# शमन आणि टेम्परिंग
3	विविध वैशिष्ट्ये आणि मॉडेल्सची उत्पादने तयार करा	एक्सट्रूझन बदलणे भिन्न वैशिष्ट्ये आणि आकार आणि जुळणारे आकार देणारे उपकरणे मरतात
4	मोल्ड गरम करण्याची पद्धत	हीटिंग प्लेट किंवा कास्ट ॲल्युमिनियम हीटरचा रंग न रंगवता वापरा
5	मोल्ड सेवा जीवन	सुमारे 3 वर्षे

उत्पादनाचे नाव: PVC एज बँडिंग उत्पादन लाइन . कूलिंग प्लॅटफॉर्म
आयटम	प्रकल्प	आवश्यक तपशील
1	आकारमान टाकी लांबी	2.5M
2	पाणी ट्रे साहित्य	स्टेनलेस स्टील
3	अनुदैर्ध्य हालचाली मोटर शक्ती	0.75kw
4	स्ट्रक्चरल प्रकार	वॉटर स्प्रे कूलिंग, वॉटर पंप पॉवर 1.5KW
5	स्टिरियोटाइप	वॉटर-कूल्ड आकार देणारा साचा
6	ड्रेन बॉक्स, पाईप सामग्री	स्टेनलेस स्टील
7	समोर आणि मागील हालचाली श्रेणी	800 मिमी
8	डावी आणि उजवी समायोजन श्रेणी	50 मिमी
9	वर आणि खाली हलणारी श्रेणी	80 मिमी

उत्पादनाचे नाव: PVC एज बँडिंग उत्पादन लाइन. ट्रॅक्शन + एम्बॉसिंग मशीन
आयटम	प्रकल्प	आवश्यक तपशील
1	ट्रॅक्शन पद्धत	रोलर
2	प्रभावी कर्षण रुंदी	200
3	ट्रॅक्शन मोटर	1.1KW
4	ट्रॅक्शन रोलरचा व्यास	150 मिमी
5	गती नियंत्रण	वारंवारता नियंत्रण
6	एम्बॉसिंग डिव्हाइस	भिन्न उत्पादन नमुने एम्बॉस करण्यासाठी भिन्न एम्बॉसिंग रोलर्स बदला
7	क्लॅम्पिंग पद्धत	वायवीय + मॅन्युअल
उत्पादनाचे नाव: PVC एज बँडिंग उत्पादन लाइन. वळण यंत्र
आयटम	प्रकल्प	आवश्यक तपशील
1	रोलिंग पद्धत	टॉर्क मोटर, डबल-पोझिशन डिस्क प्रकार
2	रिवाइंडिंग लांबी	200-500 मीटर
3	वळण मोटर	5N
4	रील व्यास	600 मिमी
5	डिस्चार्ज पद्धत	मॅन्युअल अनलोडिंग

SJ65/28 सिंगल स्क्रू एक्स्ट्रूडर	1 सेट
साचा	1 सेट
स्टिरिओटाइपिंग प्लॅटफॉर्म	1 सेट
ट्रॅक्टर एम्बॉसिंग	1 सेट
वळण	1 सेट

केस

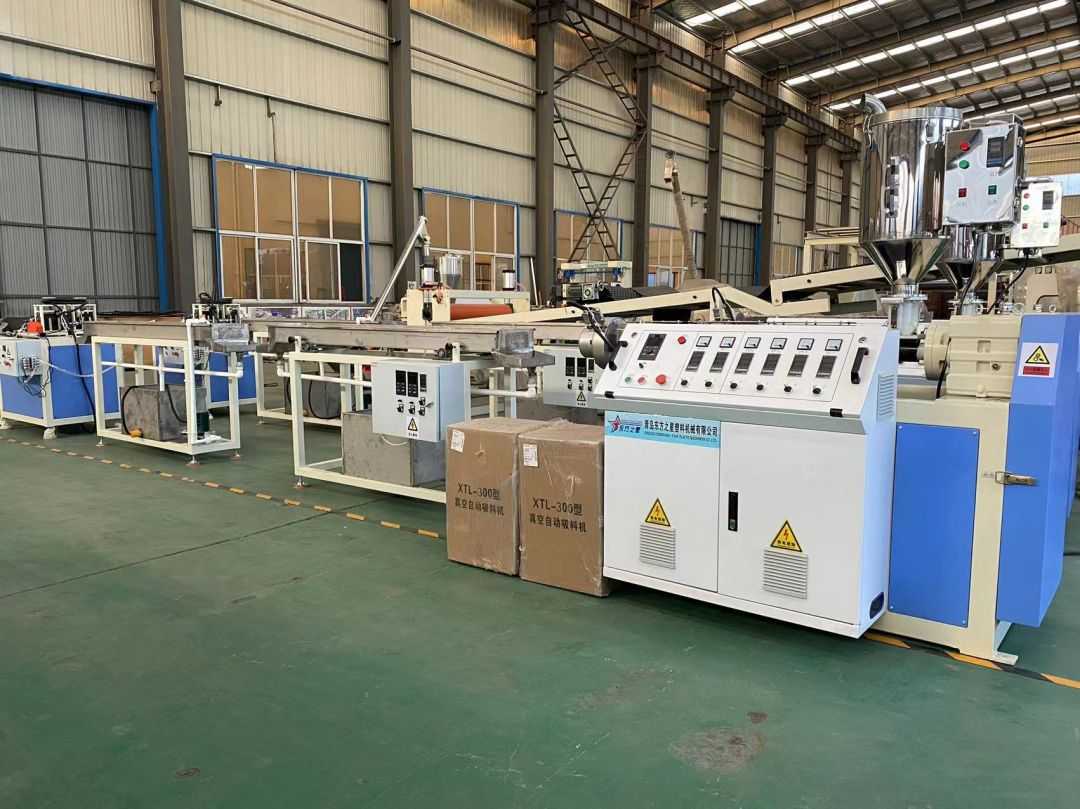

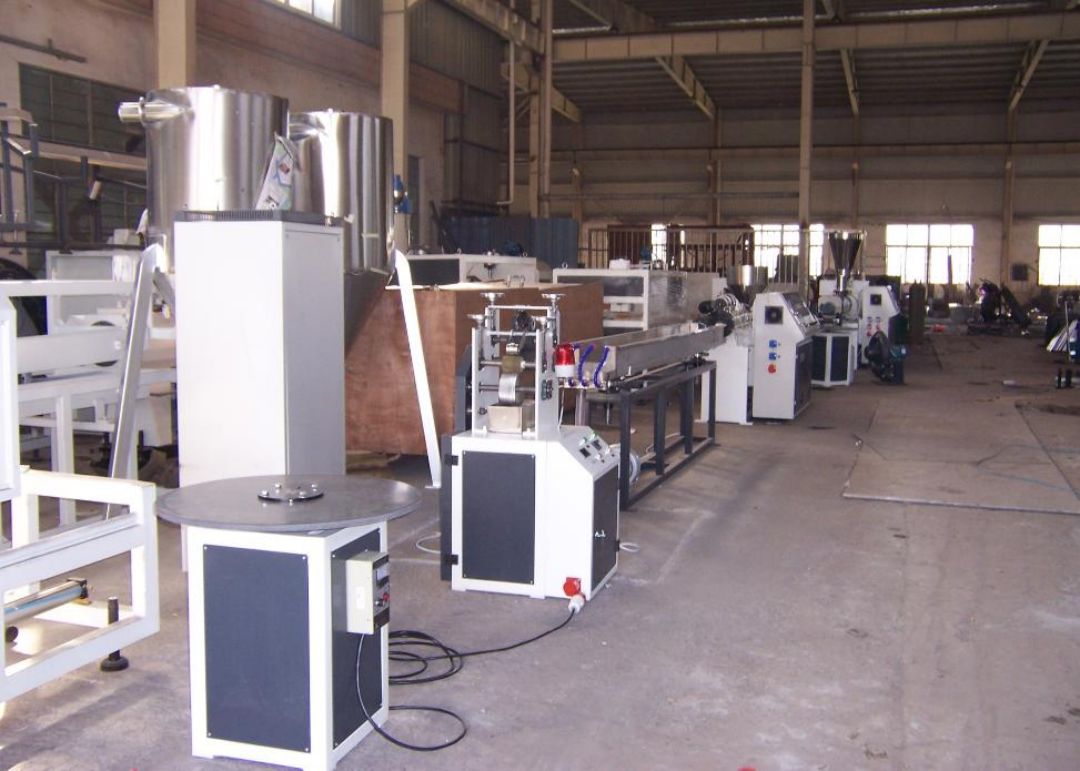

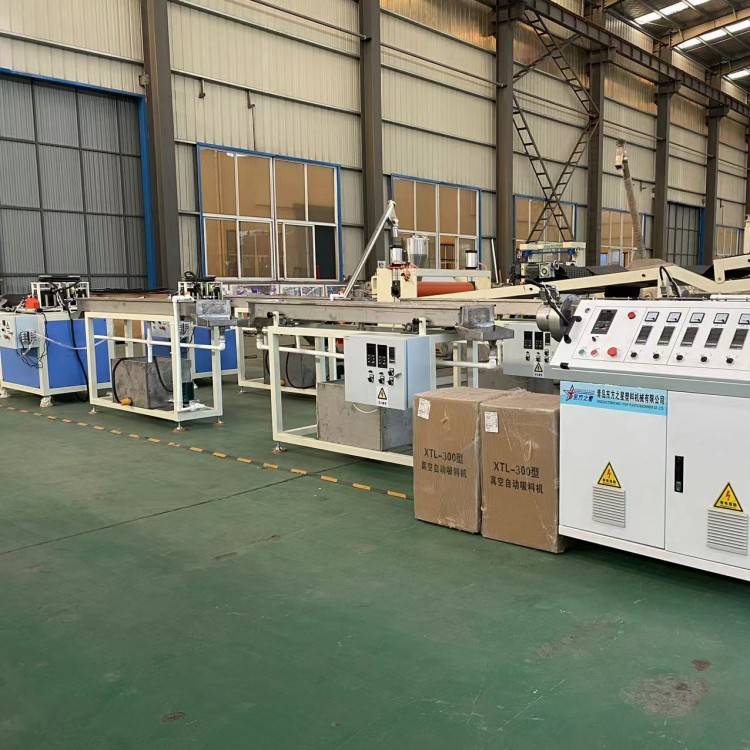

उत्पादन प्रदर्शन

पीव्हीसी एज बँडिंग स्ट्रिप उत्पादन लाइन.

1 तपशील मॉडेल SJ65-28/1

2 स्क्रू व्यास 65 मिमी

3 स्क्रू लांबी-ते-व्यास गुणोत्तर 28:1

4 स्क्रू संरचना प्रकार पीव्हीसी विशेष स्क्रू

5 बॅरल संरचना बॅरल एकत्रित

6 स्क्रू, बॅरल सामग्री 38CrMOALA

7 स्क्रू आणि बॅरल नायट्राइडिंग उपचार नायट्राइडिंग उपचार

8 स्क्रू आणि बॅरल सेवा आयुष्य सुमारे 3 वर्षे आहे

9 मुख्य ड्राइव्ह व्हेरिएबल वारंवारता मोटर पॉवर 18.5KW

आयटम वेळा	प्रकल्प	आवश्यकता तपशील
1	व्यासाच्या सिंकची लांबी	2.4M
2	वॉटर प्लेट सामग्री	स्टेनलेस स्टील
3	अनुदैर्ध्य मोबाइल मोटर शक्ती	0.55kw
4	स्ट्रक्चरल प्रकार	थंड होण्यासाठी पाणी फवारणी करा, पंपची शक्ती 0.75KW आहे
5	मार्ग अंतिम करा	पाणी-कूल्ड मोल्डिंग मोल्ड
6	जलाशय बॉक्स बॉडी, पाइपलाइन सामग्री	स्टेनलेस स्टील
7	समोर आणि मागील हलवून श्रेणी	800 मिमी
8	श्रेणी डावीकडे आणि उजवीकडे समायोजित करा	50 मिमी
9	वर आणि खाली श्रेणी	80 मिमी
